高壓懸輥磨粉機介紹:

本實用新型公開一種利用彈簧增加壓力的高壓懸輥磨，它的機座上裝有罩筒、進風蝸殼、磨環與軸承座，電動機通過主軸帶動安裝在磨輥吊架上的磨輥與鏟刀同步旋轉。在每個磨輥部件上均裝有彈簧，彈簧上裝有彈簧壓板，彈簧壓板通過螺桿與磨輥吊架聯接。該高壓懸輥磨適用于粉磨非易燃易爆的顆粒狀的脆性物料，具有預壓省力以及彈簧與磨輥部件接觸處無磨損的特點。

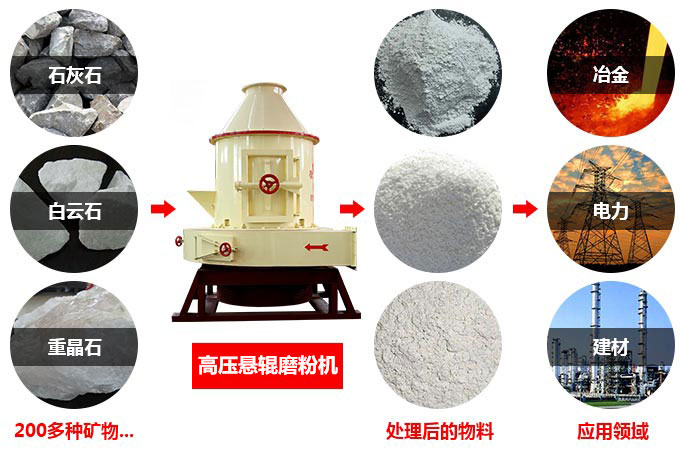

高壓懸輥磨粉機適用物料及應用領域

高壓懸輥磨粉機圖片:

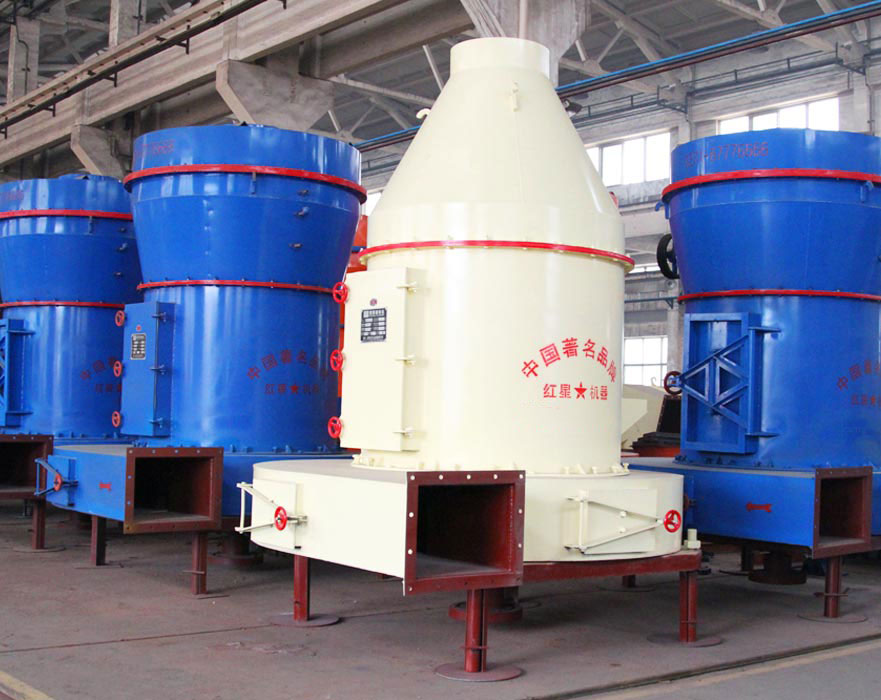

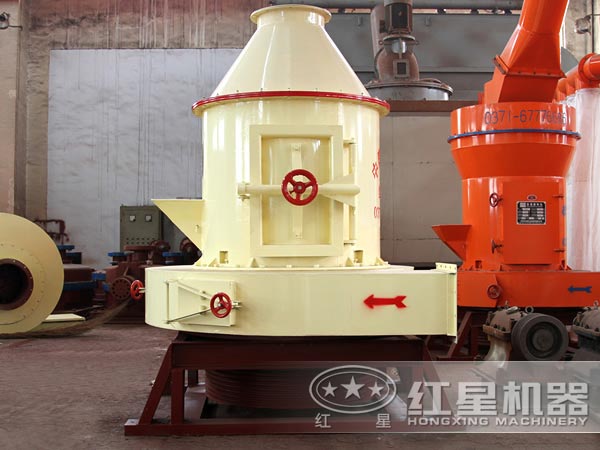

高壓懸輥磨粉機

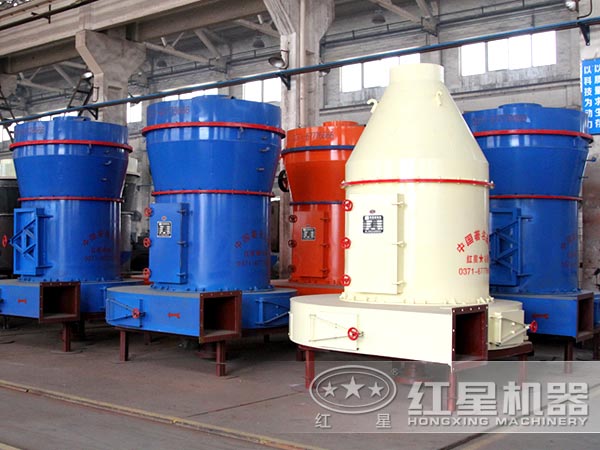

紅星高壓懸輥磨粉機

高壓懸輥磨粉機性能特點:

1、產量高：與其它磨機相比相同等動力條件下產量提高 10-20% ，磨輥對物料的碾壓力在高壓彈簧作用下提高 YGM系列高壓懸輥磨粉機 800-1200kg ；

2、成品粒度范圍廣：分析機調整方便，粒徑粗可達0.613毫米(30目) ，粒徑一般可達0.033毫米 (425目) ，少部分物料細可達到0.013 毫米(1000目)；

3、更環保：研磨裝置采用重疊式多級密封，密封性能良好，除塵效果完全達到國家粉塵排放標準；

高壓懸輥磨粉機性能穩定

高壓懸輥磨粉機結構：

高壓懸輥磨主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。根據用戶需要也可配備破碎機、提升機、儲料倉，電磁振動給料機及電器控制柜等輔助設備。在主機中，磨輥組件通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯系，壓力彈簧在磨輥軸承室的懸臂外端面，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當電動機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉，葉輪轉速越高，分選出的粉子越細。

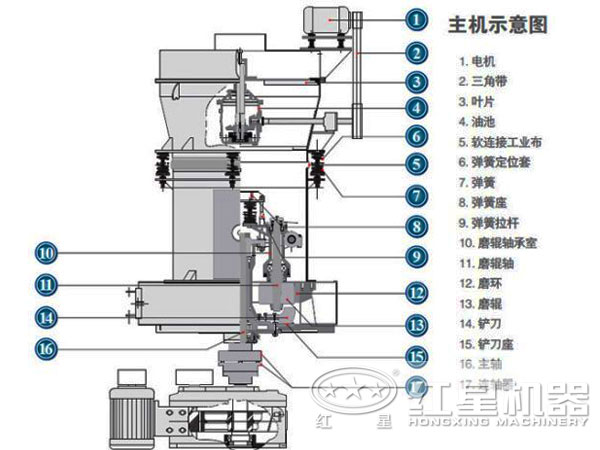

高壓懸輥磨粉機結構圖

高壓懸輥磨粉機工作原理:

高壓懸輥磨主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后，磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的作用下，緊貼磨環滾動，其滾動壓力比同等動力條件下的雷蒙粉機高 1.2 倍，故產量大為提高。
當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后的粉末隨鼓風機的循環風帶入分析機，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物粒落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。
當磨輥與磨環達到一定磨損后，調整高壓彈簧長度，保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度。

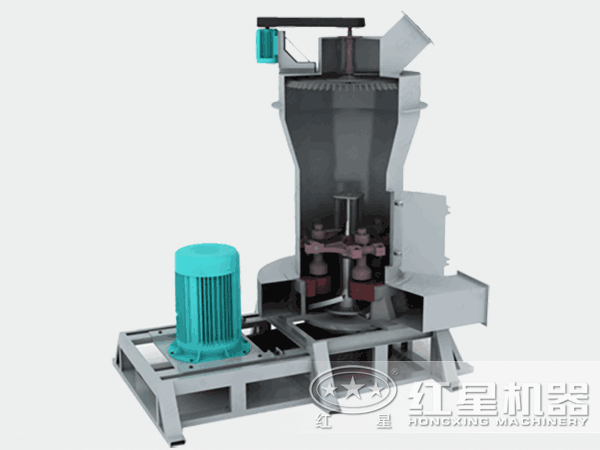

高壓懸輥磨粉機工作原理

高壓懸輥磨粉機使用注意事項：

1、建筑廠房時應考慮主機上方能吊掛1.5-2噸的起吊工具，供檢修使用。
2、主機與鼓風機必須水平放在鋼筋混泥土基礎上，旋風積粉器與除塵器可在設備裝好后在其支腳下面挖坑澆灌混泥土。
3、安裝時必須將各聯結管道的法蘭之間加密封墊。

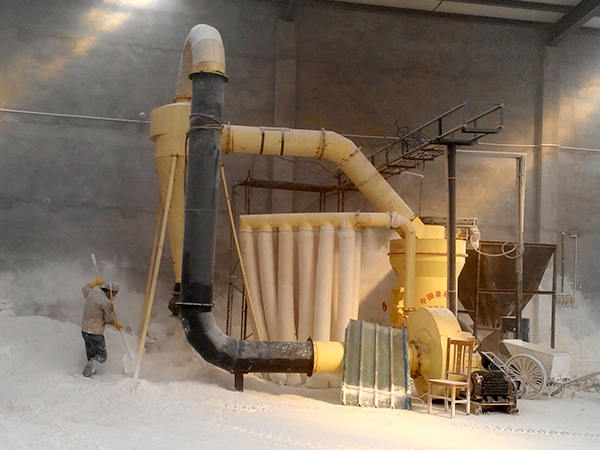

高壓懸輥磨粉機加工現場

技術參數

相關案例

山西時產5噸鋁礬土磨粉生產線

生產能力: 5t/h 應用領域: 適用于冶金、建材、化工、礦山等礦產品鋁礬土的粉磨加工。
