R107齒輪減速機詳細信息

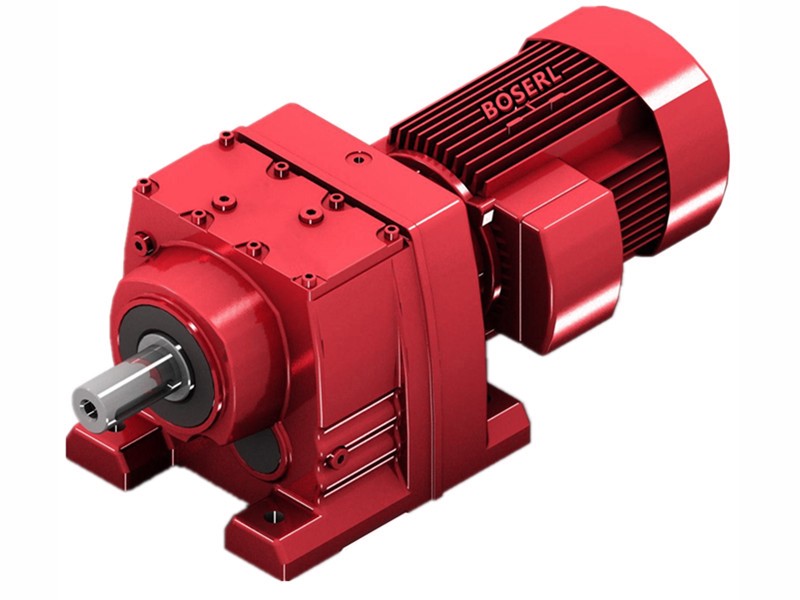

R107齒輪減速機
訂購熱線：13360667204
R107齒輪減速機重量：
R107齒輪減速機重量 | R107齒輪減速機配電機重量 | ||||||||||||
R107-1.5KW | R107-2.2KW | R107-3KW | R107-4KW | R107-5.5KW | R107-7.5KW | R107-11KW | R107-15KW | R107-18.5KW | R107-22KW | R107-30KW | R107-37KW | R107-45KW | |
153Kg | 176Kg | 185Kg | 188Kg | 199Kg | 213Kg | 226Kg | 268Kg | 288Kg | 325Kg | 338Kg | 406Kg | 453Kg | 488Kg |
R107齒輪減速機潤滑油：
R107齒輪減速機所列的加注量為參考值。具體值根據級數與傳動比的不同而各異。請您在加注潤滑油時一定注意油位螺栓所指示的精確油量。下表中列出了安裝位置從M1到M6減速器相應的潤滑油加注標準。
R107齒輪減速機潤滑油類型 | R107齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
礦物油 | 6.0/13.7升 | 16.3升 | 16.9升 | 19.2升 | 13.2升 | 15.9升 |
R107齒輪減速機更換潤滑油示意圖：

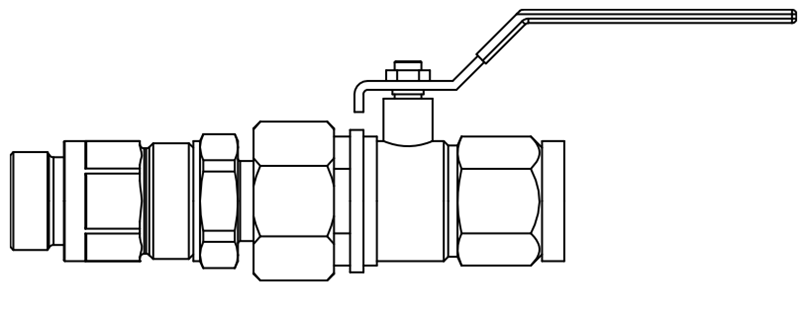

R107齒輪減速機泄油閥，按標準配有一個排油螺栓。另外也可以設置一個排油閥。這個排油閥便于安置排油管以更換減速器油。

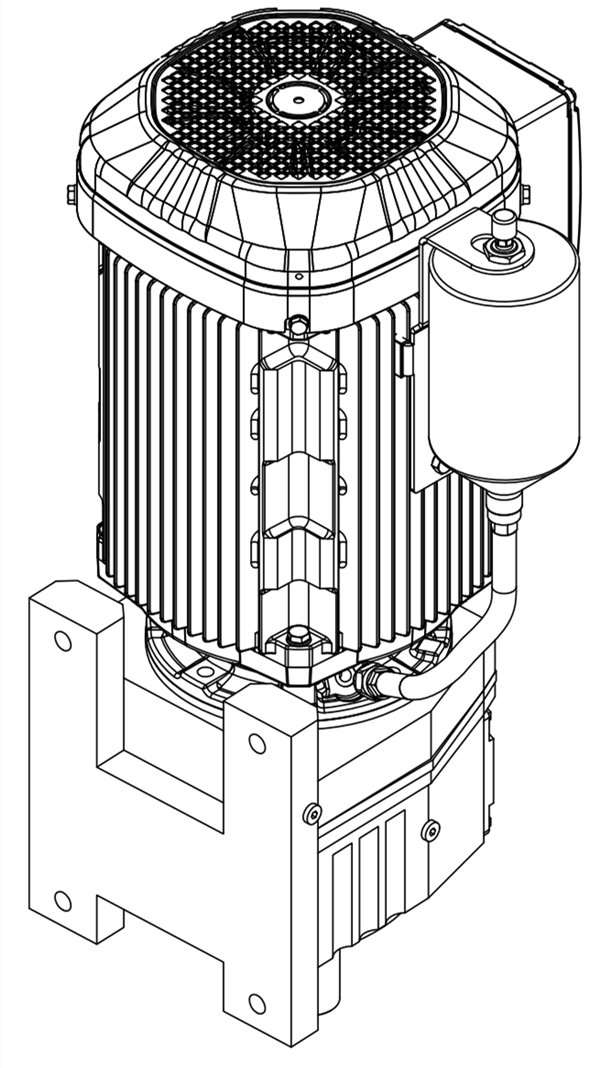

R107齒輪減速機油補給箱用于平衡系統內因溫度波動導致的油量變化。當減速器溫度升高使油量增大時，膨脹油箱吸收一部分潤滑油，當減速器冷卻時，膨脹油箱根據需要將潤滑油回輸給減速器，從而保證減速器在任何運行狀態下都有充足的潤滑油。在安裝位置M4中R107齒輪減速機如下圖所示：
質量好的R107齒輪減速機：檢驗項目R系列減速機
1.R107齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.R107齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.R107齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。同軸減速機
R107齒輪減速機電機軸流風扇電壓：
| R107齒輪減速機電機框號(電機定子外徑) | 所配電機功率KW | 風機功率W | 風機轉速r/min | 風量m3/h | 風壓pa | 防護等級 | 絕緣等級 | 380三相電流A | 220三相電流A | 220單相電流A | 440三相電流A |
| 110 | 0.1至0.4KW | 30 | 2800 | 300 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 140 | 0.55至1.1KW | 30 | 2800 | 350 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 160 | 1.5KW | 30 | 2800 | 500 | 80 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 180 | 2.2至4KW | 70 | 2800 | 900 | 110 | IP44 | F | 0.12 | 0.21 | 0.36 | 0.10 |
| 210 | 5.5至7.5KW | 50 | 1400 | 1000 | 50 | IP44 | F | 0.21 | 0.36 | 0.63 | 0.18 |
| 260 | 11至15KW | 60 | 1400 | 1100 | 50 | IP44 | F | 0.25 | 0.43 | 0.75 | 0.22 |
R107齒輪減速機選型參數：
| R107齒輪減速機配電機 | 可配變頻/剎車/防爆/伺服/交流/直流/三相/單相電機R107配1.5KW,R107配2.2KW,R107配3KW,R107配4KW,R107配5.5KW,R107配7.5KW,R107配11KW,R107配15KW,R107配18.5KW,R107配22KW,R107配30KW,R107配37KW,R107配45KW。 |
| R107齒輪減速機速比 | 4.92比,5.82比,6.66比,7.86比,8.56比,10.13比,11.59比,13.66比,15.65比,18.21比,20.07比,22.62比,24.9比,27.58比,29.49比,30.77比,35.26比,40.37比,47.63比,52.68比,59.41比,65.6比,72.88比,78.57比,92.7比,102.53比,115.63比,127.68比,141.83比,158.68比,172.34比,203.16比,229.95比,251.15比。 |
| R107齒輪減速機輸出轉速 | 5.6轉,6.1轉,6.9轉,8.1轉,8.8轉,9.9轉,11轉,12轉,14轉,15轉,18轉,19轉,21轉,24轉,27轉,29轉,35轉,40轉,45轉,47轉,51轉,56轉,62轉,70轉,77轉,89轉,102轉,121轉,138轉,164轉,178轉,210轉,241轉,285轉。（以上轉數均為四級電機算出的，可用兩級電機，六級電機計算，也可以用變頻電機調速） |
| R107齒輪減速機負載扭矩 | 4300N.m,2970N.m,2900N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大,或者兩個減速機組合使用） |
R107齒輪減速機銘牌含義：
R107-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
R107齒輪減速機電機型號：
推薦類似型號：R107減速機
關鍵詞:R系列減速機加電機一體化_R系列減速器_同向減速器_同向減速機_GR型減速機_R向減速機_R系列斜齒輪減速機_GR系列減速機_R型減速機_GR系列斜齒輪減速機
R系列減速機型號：R17減速機,R27減速機,R37減速機,R47減速機,R57減速機,R67減速機,R77減速機,R87減速機,R97減速機,R107減速機,R137減速機,R147減速機,R167減速機
R系列齒輪減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
