煤炭烘干機
- 生產能力
- 1.9-76.0t/h
產品規格:直徑Φ0.8-3,長度8-15m
應用范圍 :適于烘干煤礦工業的煤炭、污泥、金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土等多個行業
適用物料:適用于煤炭、浮選精煤、混合精煤等；高爐礦渣、粘土、澎潤土、石灰石、沙子、石英石
想要獲取報價、建廠方案，我們將7×24h為您服務
點擊免費咨詢煤炭烘干機簡介
煤炭是一種固體可燃有機巖，被譽為譽為黑色的金子，工業的食糧。煤炭加工的深度和廣度都在快速發展，煤的產量明顯上升，應運而生的煤炭烘干行業也得到了迅猛發展。煤炭烘干機既有巨大的經濟效益又有良好的社會效益，既保護了環境獲得經濟收益又響應國家節能減排政策，廣受歡迎。
煤炭物料
煤炭烘干機圖片

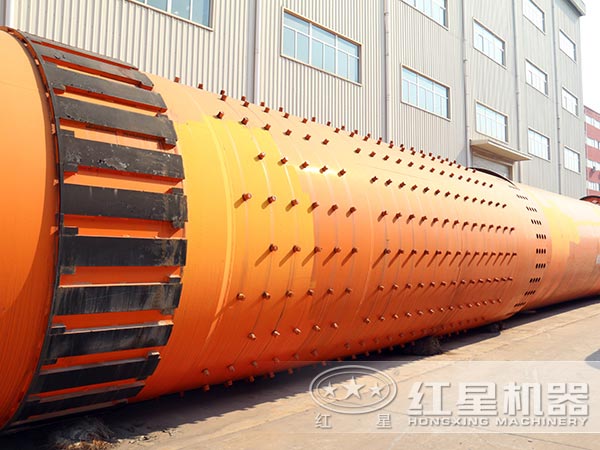

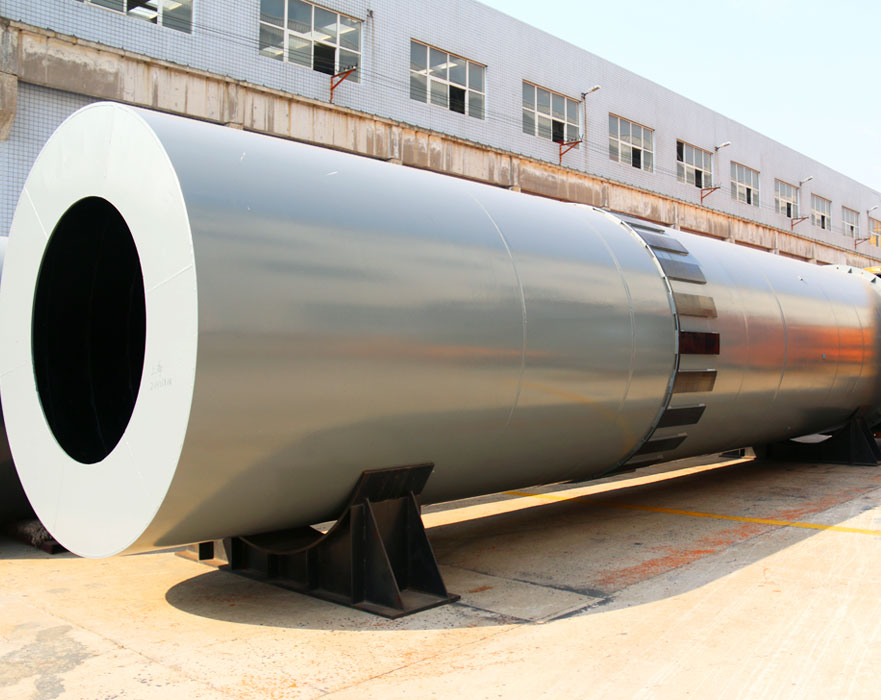

煤炭烘干機

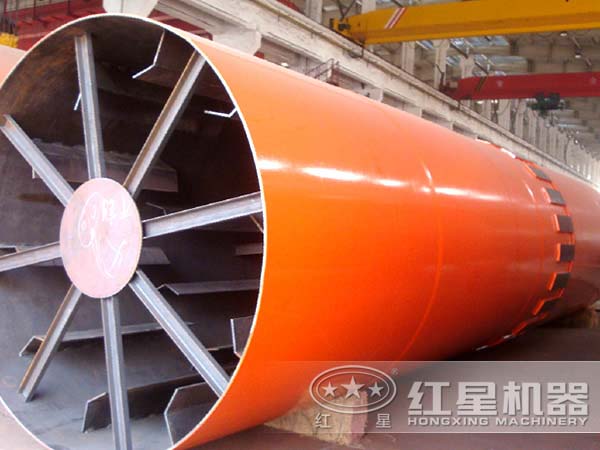

煤炭烘干機筒頭

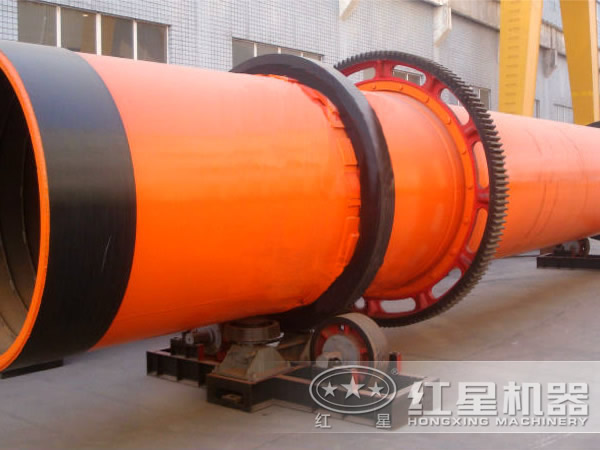

紅星煤炭烘干機
煤炭烘干機工作原理

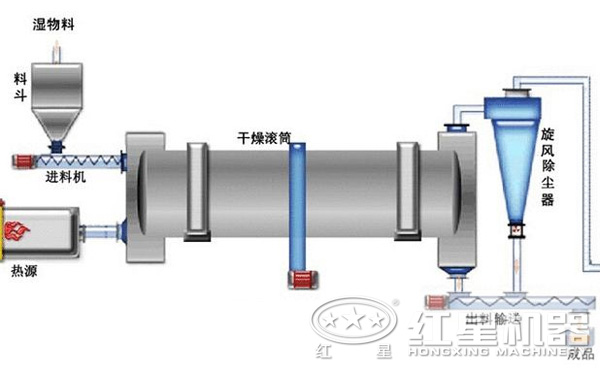

煤炭烘干機結構圖
一是導料區，煤炭進入此區與高溫負壓熱風接觸后被迅速蒸發出大量水分，煤泥在大導角的抄板抄動下，形不成粘結便被導入下一個工作區; 二是清理區，煤炭在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置可以快速清理掉粘結筒壁的煤泥，在這個過程中，清掃裝置對于物料團球結塊也起破碎作用，從而增加了熱交換面積，提高傳熱傳質的效率，提高了干燥速率;三是傾斜揚料板區，此區是低溫干燥區，煤炭在此區已呈低水分松散狀態，此區已不具有粘結現象，經過熱交換后成品達到所要求的水分要求，運動進入最后的出料區;四是出料區，干燥主機滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個干燥過程。
煤炭烘干機性能優勢
1.解決傳統烘干機順流脫濕造成的同向運動過程中隨系統溫度降低后水蒸氣返回物料的問題，提高烘干效率。
2.在烘干過程中，熱氣流從尾部向前運動，與物料充分接觸，通過熱傳導、對流、輻射傳熱量充分利用，節約能源。
3.通過內螺旋攪拌、掃散、抄板，推進物料運動，解決高濕、高粘結物料粘結筒壁的難題，完成整個烘干過程。
4.煤炭烘干機逆流傳導脫濕，避免減少重復烘干程序，省工省時，占地面積小，電耗低，節約能源，投資少。
5.煤炭烘干機將熱能直接傳遞給物料，使物料的水分在筒體內不斷被蒸發，入料口的引風裝置將大量的水分、濕氣流抽出，解決了粉塵外排造成的二次污染的根本問題。

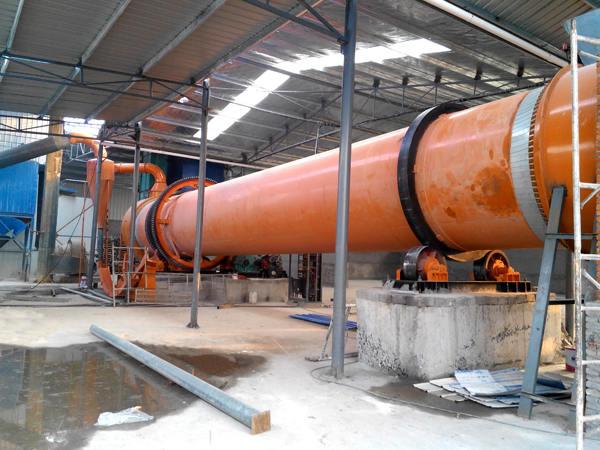

煤炭烘干作業現場
技術參數
- 烘干機
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
作者：紅星機器 發布時間：2015-07-09 10:47:03 更新時間：2019-12-20 10:36:37
